一、M241系列油管錨的結構： 油管錨由：上接頭、錐體、聯動管、卡瓦、卡瓦座、外套、鎖塊、上活塞、下活塞、**管、下接頭、“O”型圈、鎖塊、等組成。

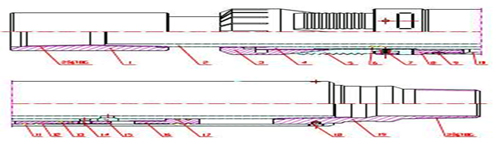

M241系列油管錨結構圖

二、油管錨的工作原理：

連接在泵上**根油管上，母扣朝上，公扣朝下。M241系列油管錨采用單項卡瓦、水利坐封結構，當全井管柱下完，上提300mm（31/2油管、21/2油管上提350mm）打壓15Mpa坐封油管錨。卸壓后油管自然回縮300mm保證油管工作在自然狀態下。當打壓時，液體從**管鎖塊到上、下活塞，帶動聯動管和錐體下行，使卡瓦牢固地鑲嵌在套管壁上完成坐封。當解封時只需上提油管、剪斷。

三、油管錨的優點：

1、克服機械式油管錨造成的油管彎曲和中途錨定的缺點做到平衡錨定。

2、卡瓦傾斜角是30。減少上提管柱負荷，**可靠，此卡瓦對套管的損傷程度*小。

3、油管錨定后，可減輕抽油桿與油管的磨擦，防止管柱斷、脫扣現象，同時提高泵效，達到增產的目的。

4、M241系列油管錨具有大氣壓空腔，使卡瓦錨定后，油管內液體使錐體始終作用于卡瓦，保證卡瓦牢靠地錨定在套管上。

5、M241系列油管錨錐體與**管有鎖定機構錐體與卡瓦錨定在套管上后固為有鎖緊機構而不會移動，這是的錨定性能更穩定。

四、下井注意事項：

1、輕拿、輕放，不要猛摔、猛砸。

2、管錨不要咬錐體和外筒，防止變形而不能坐封和解封。

3、下井過程中，防止猛摔猛下，防止瞬間沖力過大造成解封。

4、下井工具絲扣完好無損，防止工具和油管絲扣不嚴漏失。

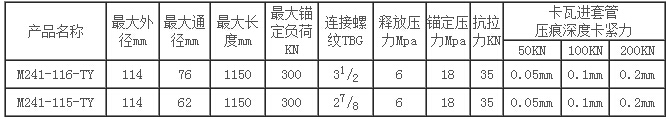

五、主要技術參數：
